咨詢熱線：格力中央空調GMV Tops 別墅型家庭中央空調工程設計及安裝
一、室內、外機制冷劑配管設計
1、室內、外機配管示意圖

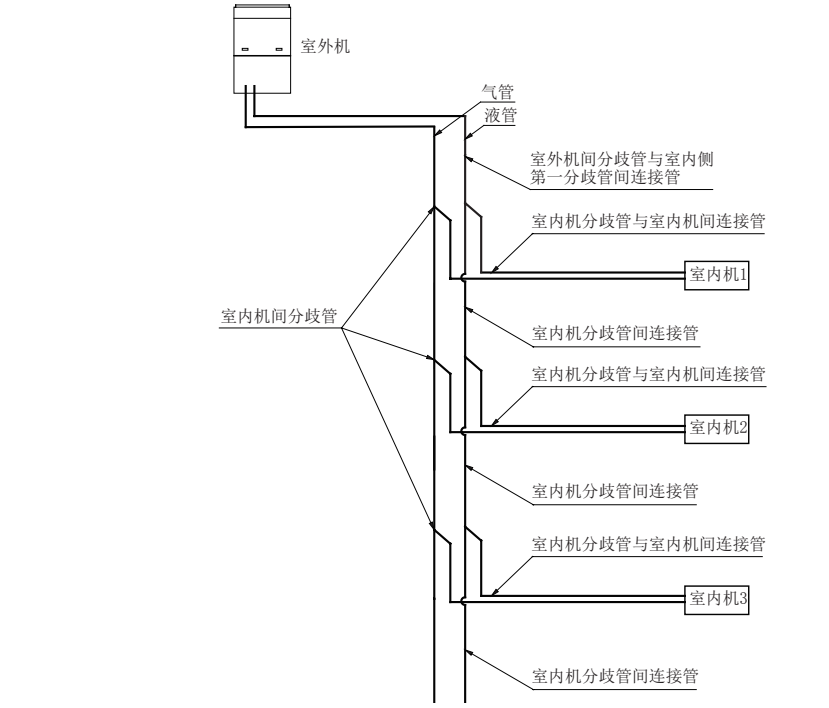

2、配管順序示意圖

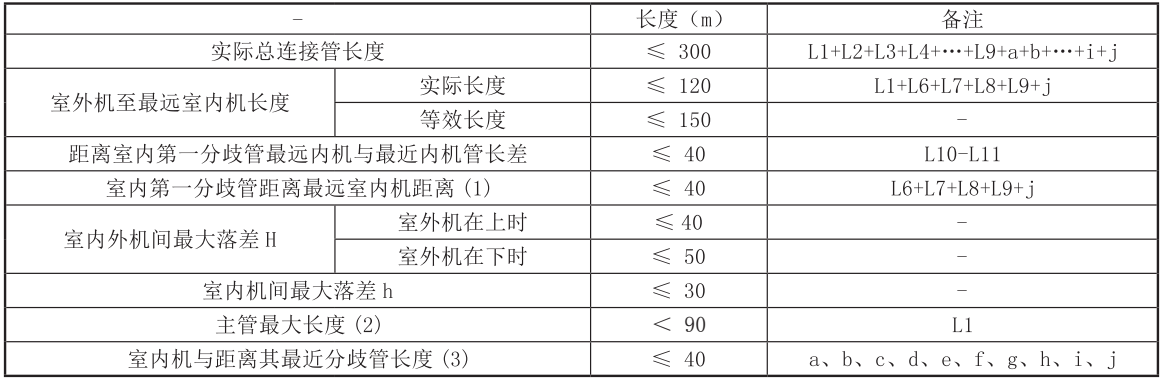

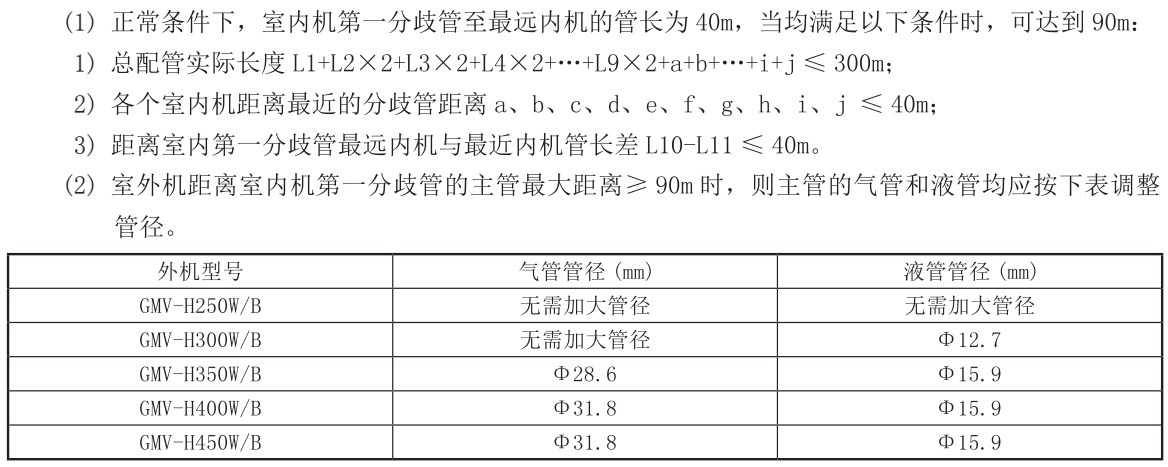

3、連接管允許長度和落差
室內外機連接采用Y型分歧連接，連接方式見下圖；
備注：一個Y型分歧管相當長度0.5m
L10：第分歧管至遠室內機距離
L11：第分歧管至近室內機距離
室外分歧管的等效距離為0.5m，室內分歧管的等效距離為0.5m
注意事項：
3、如果室內機距離其近的分歧管長度大于10m時，內機液管徑小于等于6.35mm的應加大一號。
4、室外機連接配管設計

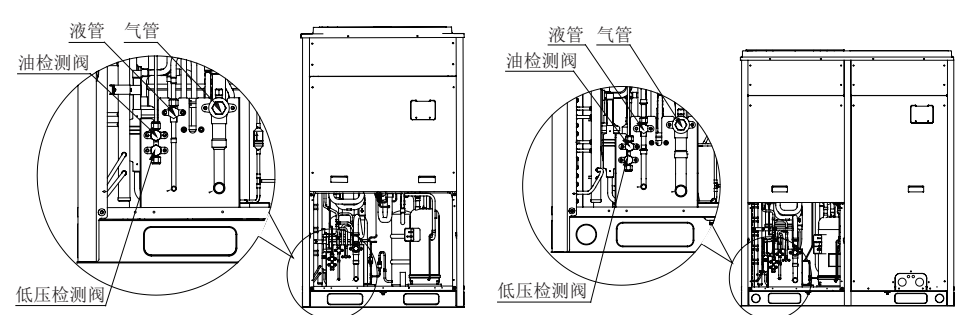

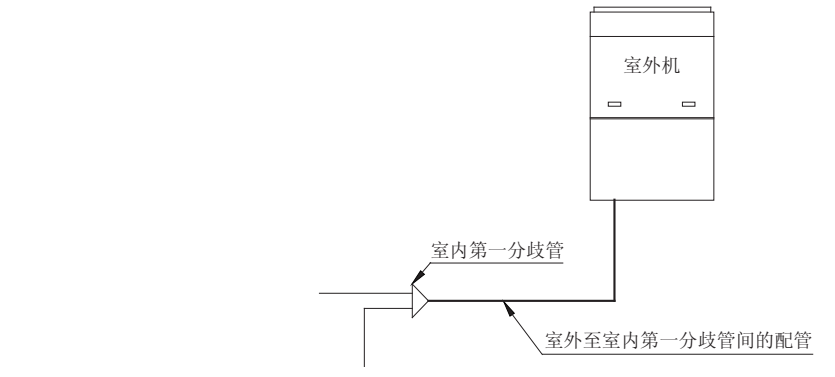

4.1室外機至室內機第分歧管的配管尺寸，按室外機的接管尺寸選擇。

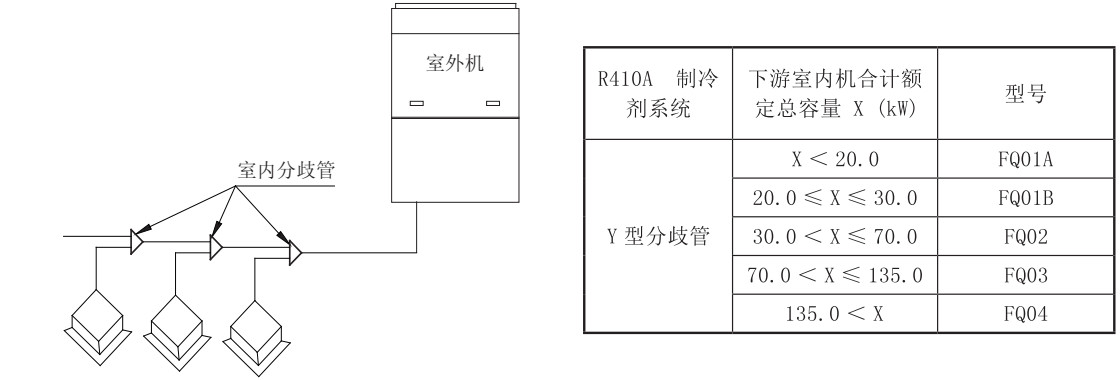

4.2室內側分歧管的選擇
室內機間的分歧管選擇根據下游內機總量的大小按下表選擇適合的分歧管。

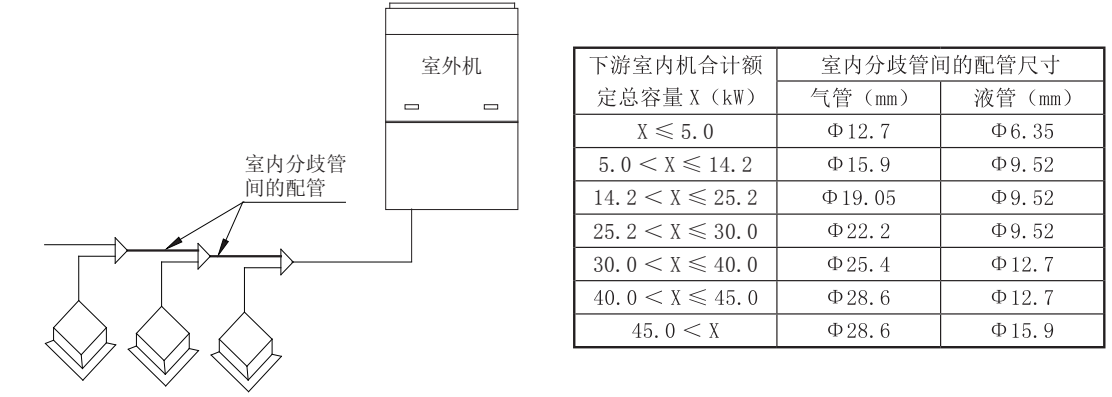

4.3室內側分歧管間的配管尺寸
室內機間的分歧管間的配管尺寸決定于下游內機總量的大小。
4.4室內分歧管至室內機間的配管尺寸
室內機分歧管與室內機間配管尺寸保持與室內機配管尺寸一致。
二、制冷劑配管安裝
1、安裝連接管注意事項
焊接管路封帽前，必須先確認管路中有無冷媒，若直接燒焊，可能會造成不必要的財產損失和人員傷害。
1、管道連接遵循下列原則：連接管道超短越好，室內、外機組高度差越小越好，管道彎角數越小越好，彎曲半徑盡可能大。
2、安裝連接管時采用焊接方式，焊接時要嚴格按照工藝要求，不得有虛焊、假焊、沙眼等現象。
3、按預訂路線鋪設時，不得弄癟管道，彎曲處，彎曲半徑必須大于200mm，連接管不能經常被彎曲或拉伸，否則會變硬，一根管子同一處彎曲多不能超過3次。

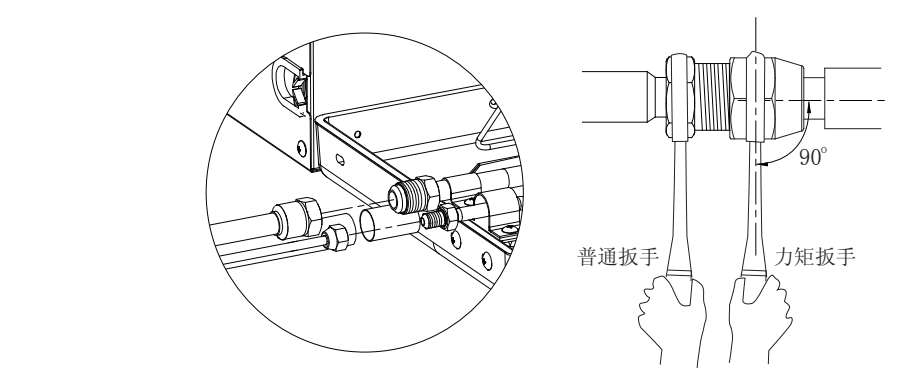

4、室內機接管螺母的連接，請使用國矩扳手，如下圖
1、將銅管擴口對準螺紋接頭中心， 用手將擴口螺母充分旋緊。
2、用力矩扳手旋緊擴口螺母，直到力矩扳手發出“咔嗒”聲。
3、用海綿將未保溫的連接管和接頭包住，并用塑料臍帶包扎緊。
4、連接管應用支架支撐，不能將其重量轉嫁給機組承受。
5、配管的彎曲度不能太小，否則配管可能破裂。安裝人員在彎曲配管時，請用彎管器。
6、在連接室內機和連接管時，切勿用力拉扯室內機的大、小接頭，以防室內機的毛細管或其他管拉裂，造成泄露。

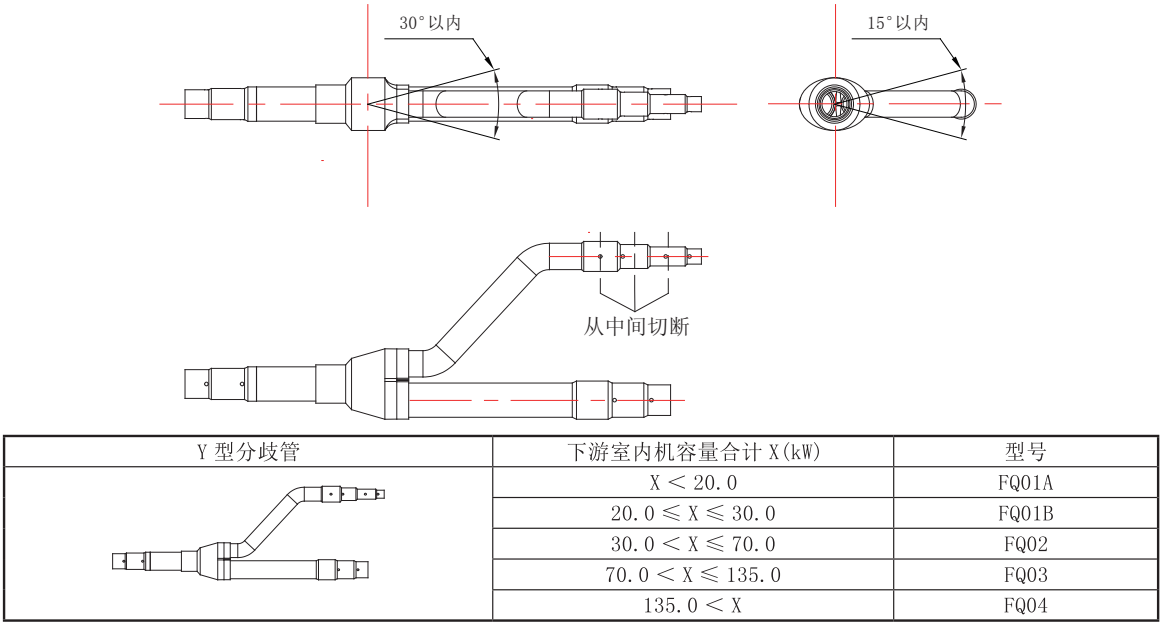

2、Y型分歧管選型

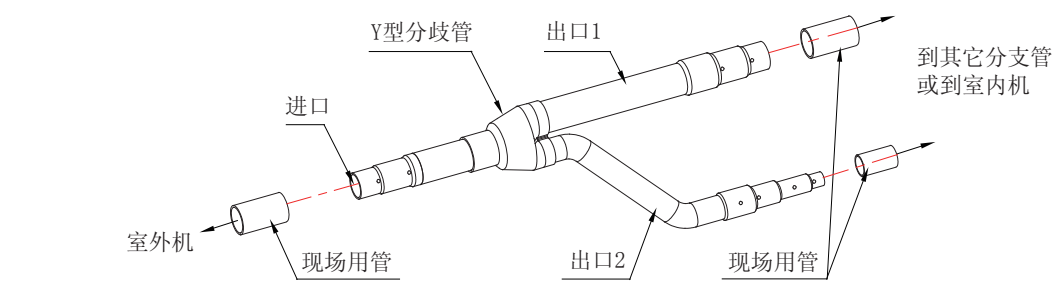

1、Y型分歧管
2、Y型分歧管有不同管徑的管段，可以方便地配合不同的管徑的銅管，配管時選擇合適管徑的管段，用切管器在合適管徑管段的中部切開，并去除毛刺，如下圖所示
3、安裝Y型分歧管必須使其分歧管豎向或水平。
4、分歧管保溫，使用能經受120℃或更高溫度的保溫材料，不可使用分歧管自帶的泡沫作為我保溫材料。
三、追加制冷劑

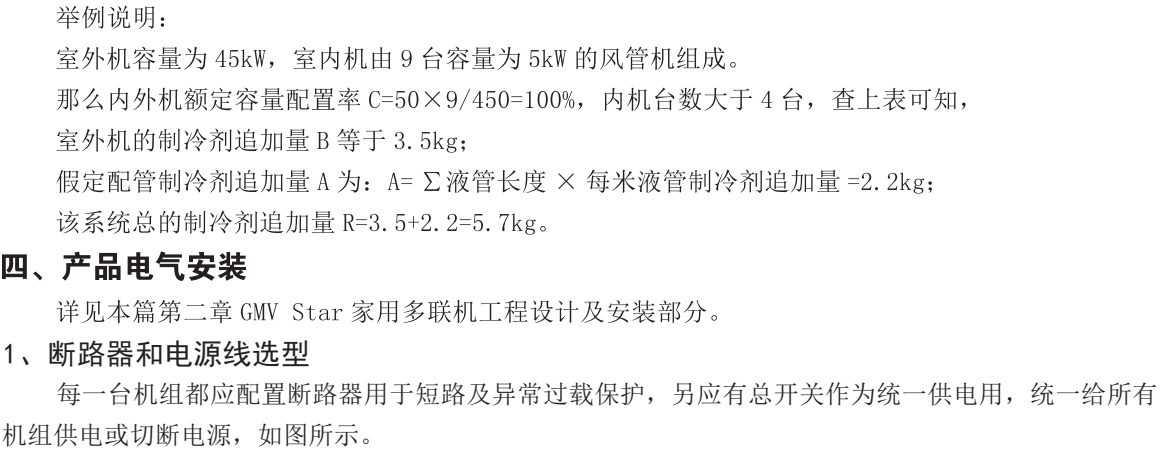

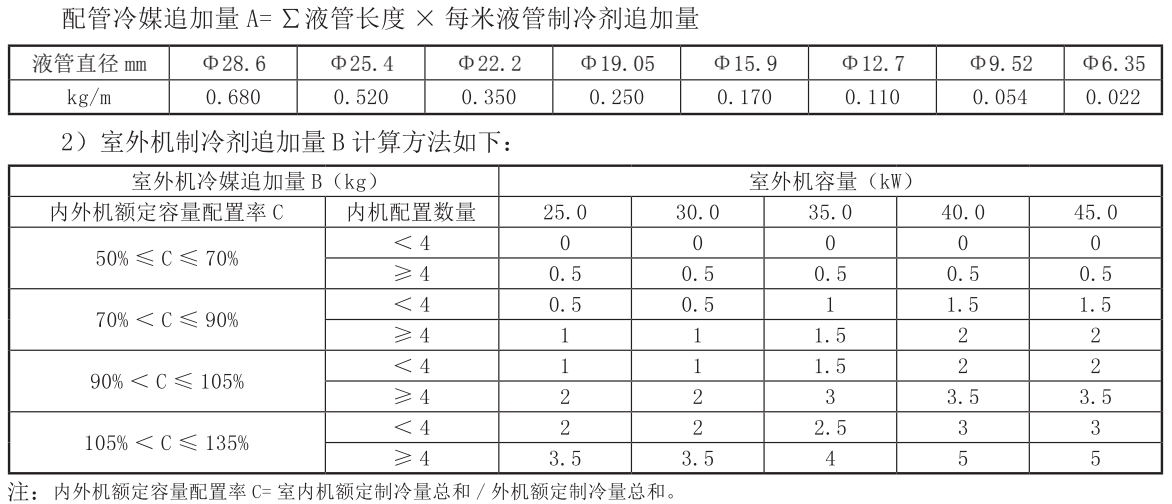

工程配管制冷劑追加量計算方法
追加制冷劑量R=配管冷媒追加量A+外機冷媒追加量B
1、配管冷媒追加量A計算方法如下

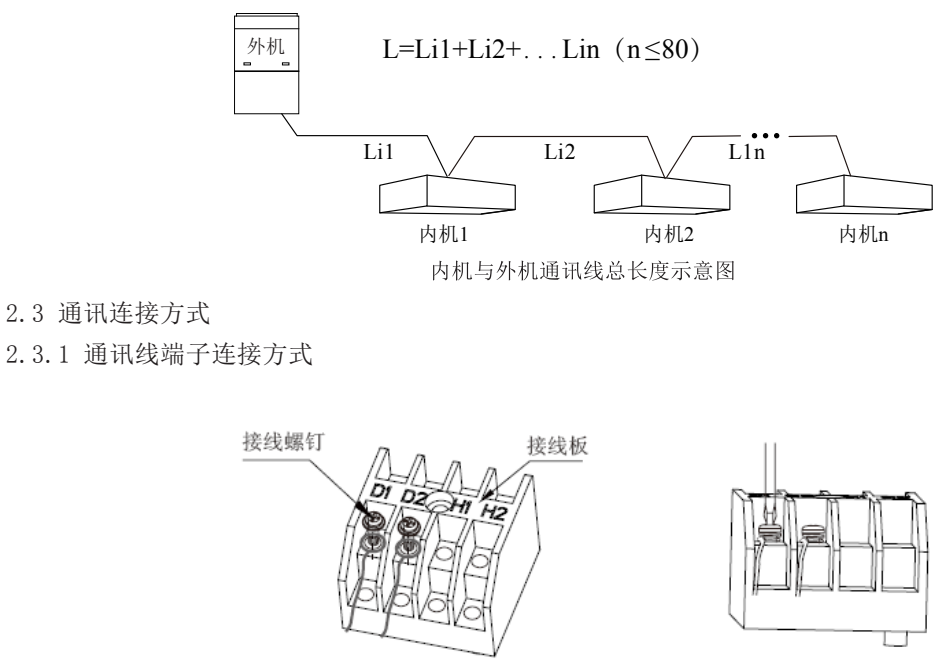

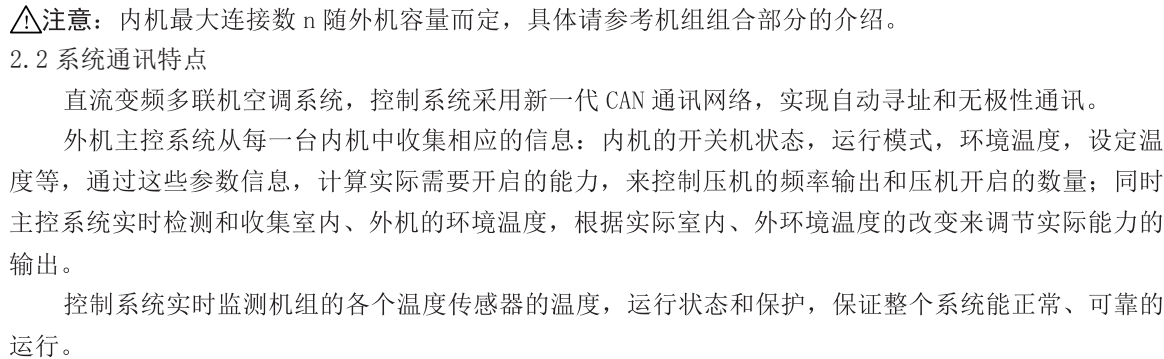

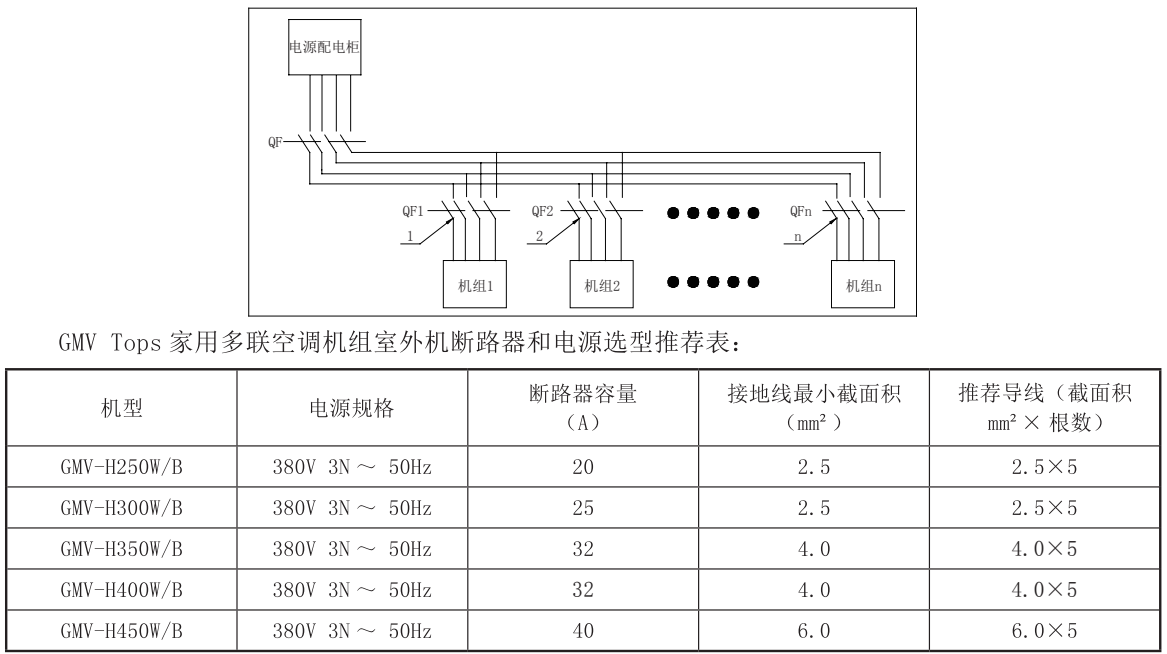

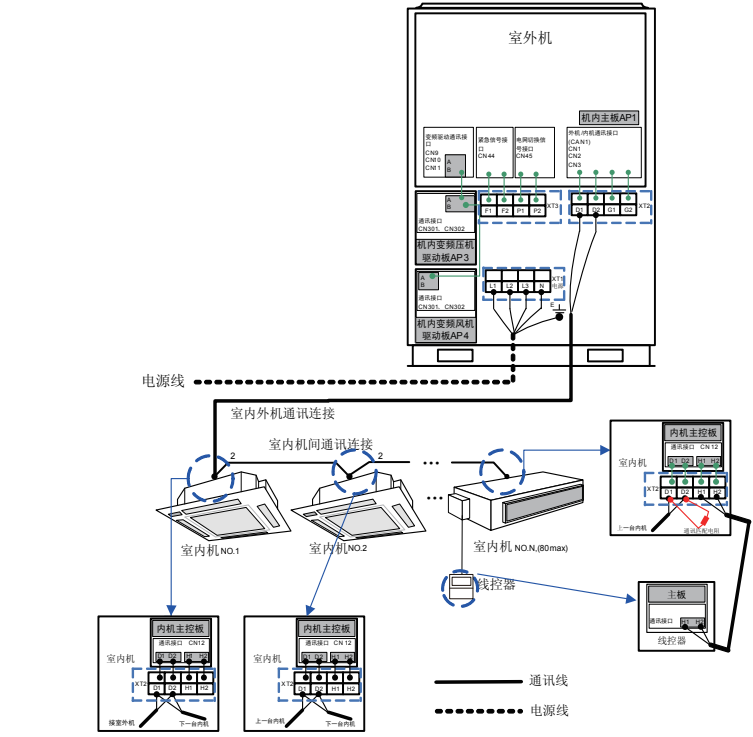

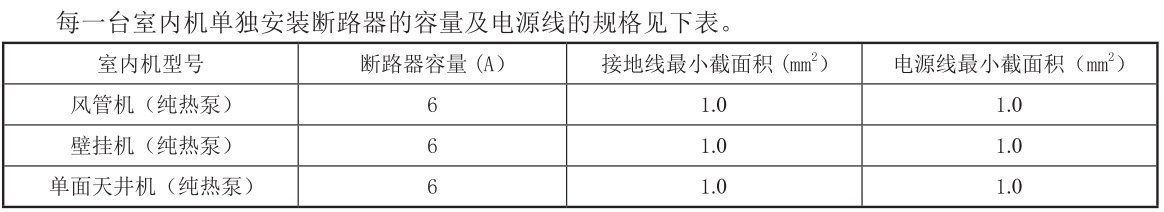

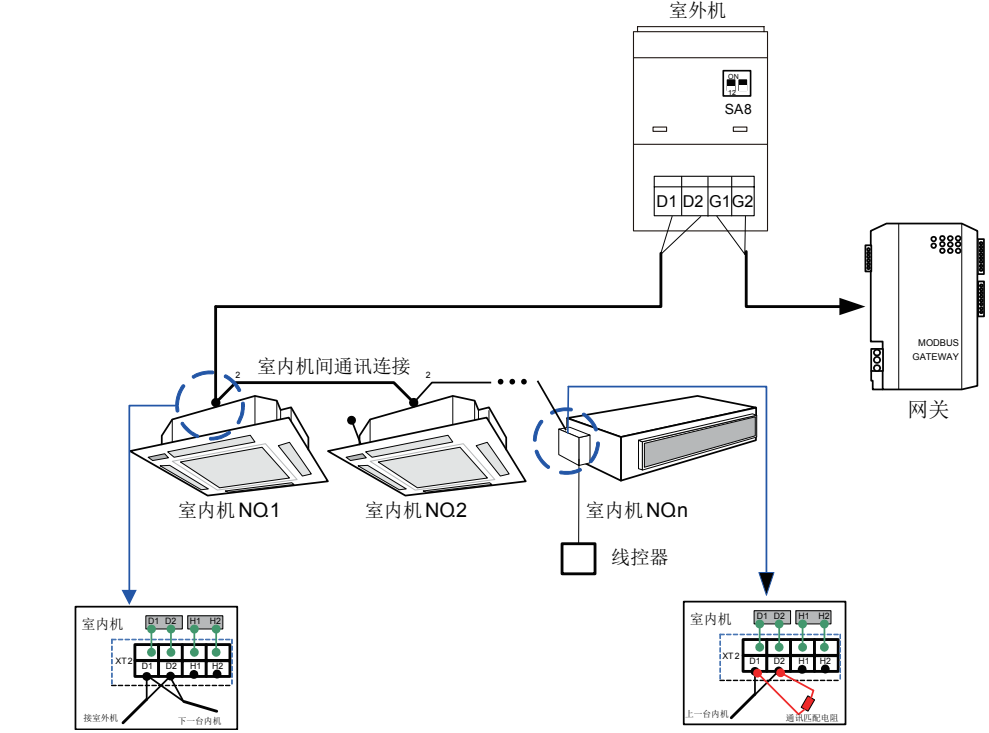

2.2.1 直流變頻機組通信系統通訊示意圖

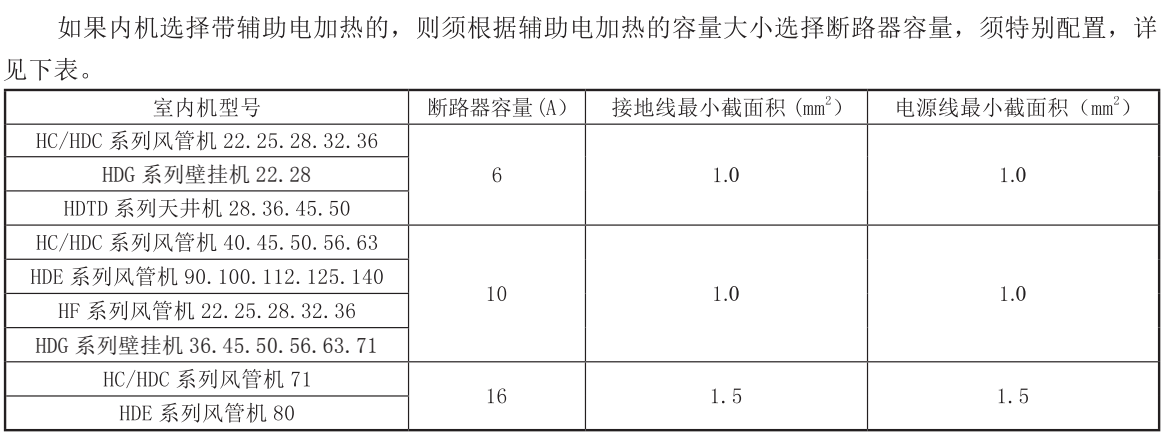

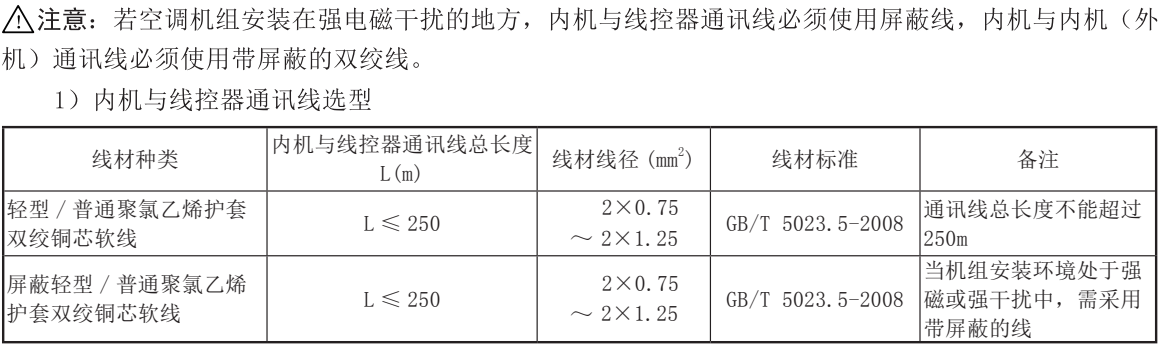

2.2.2 線材選型推薦
注意：
1、通訊線與電源線必須分開走線，避免干擾
2、通訊線必須選擇合適長度，不得駁接

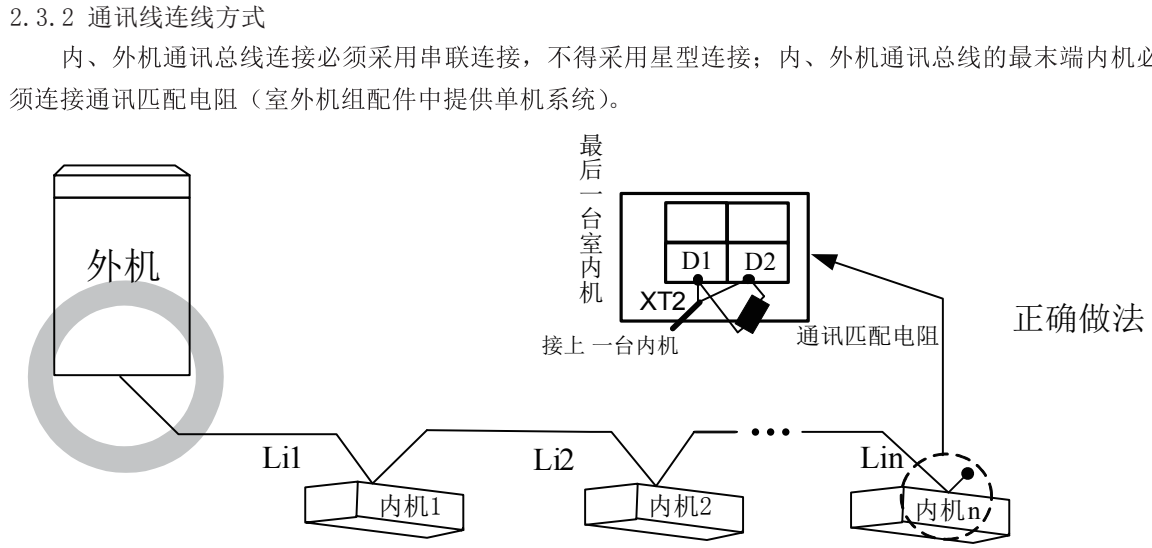

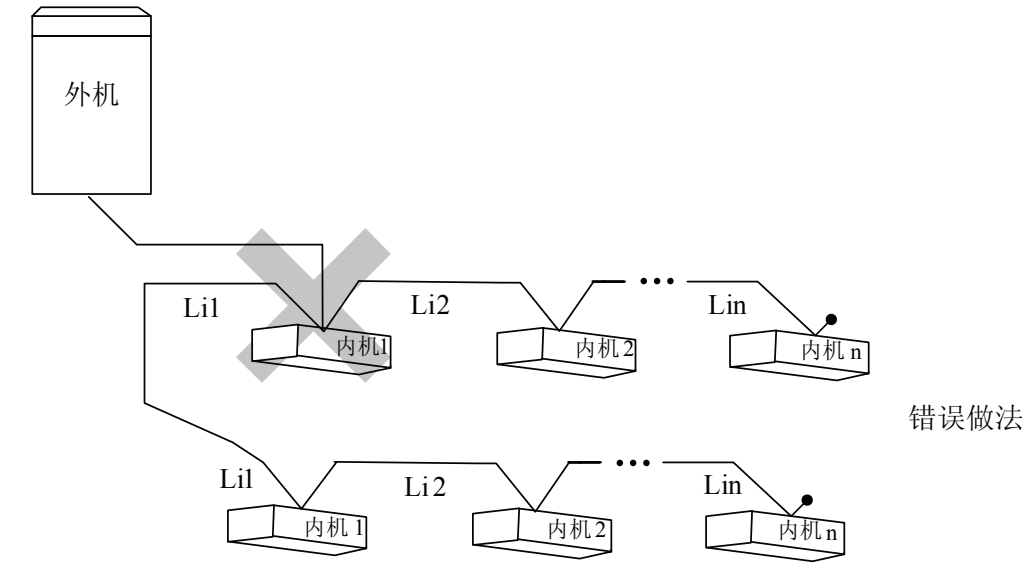

3、內機必須采用串型連接，且后一臺室內機必須接通訊匹配電阻（在室外機配件清單中提供）

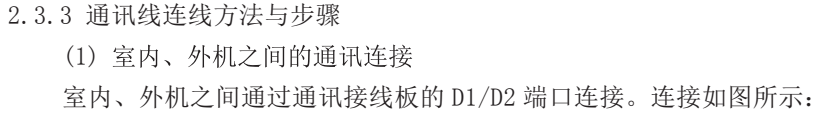

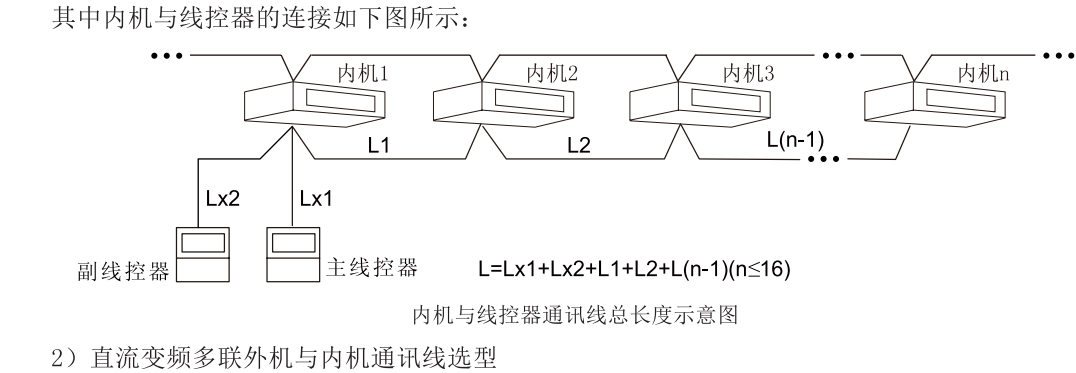

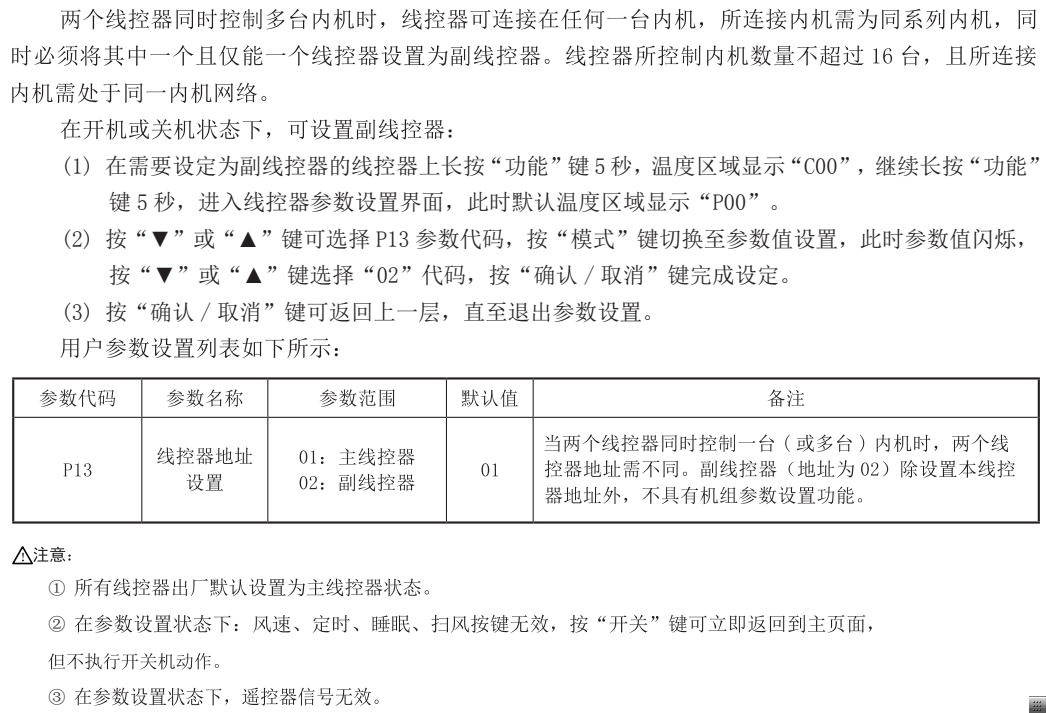

（2）室內機與線控器之間的通訊連接方式

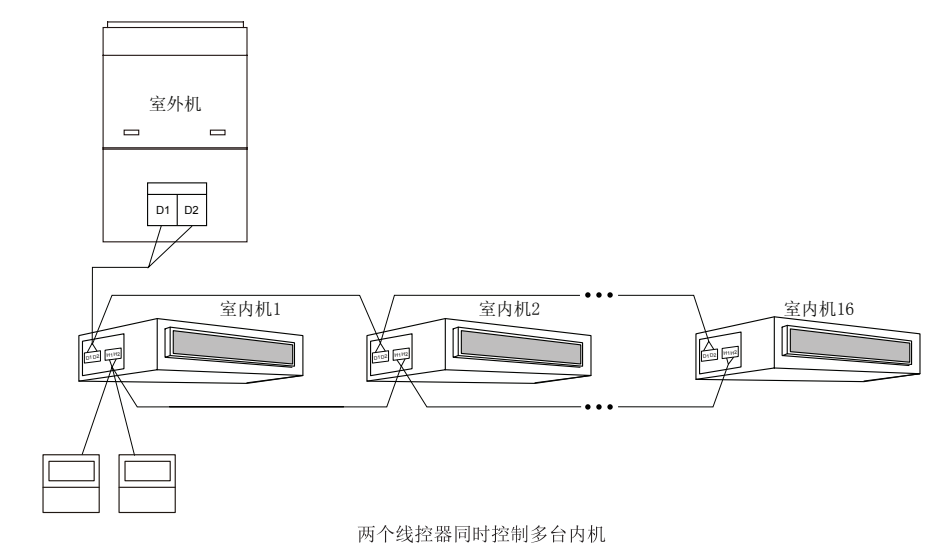

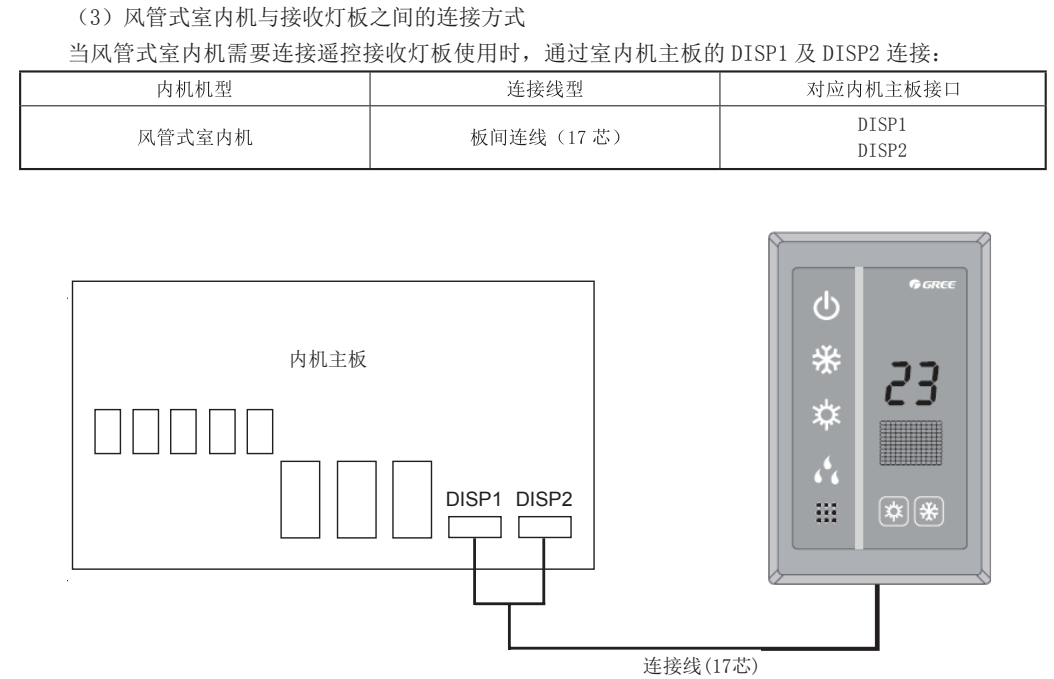

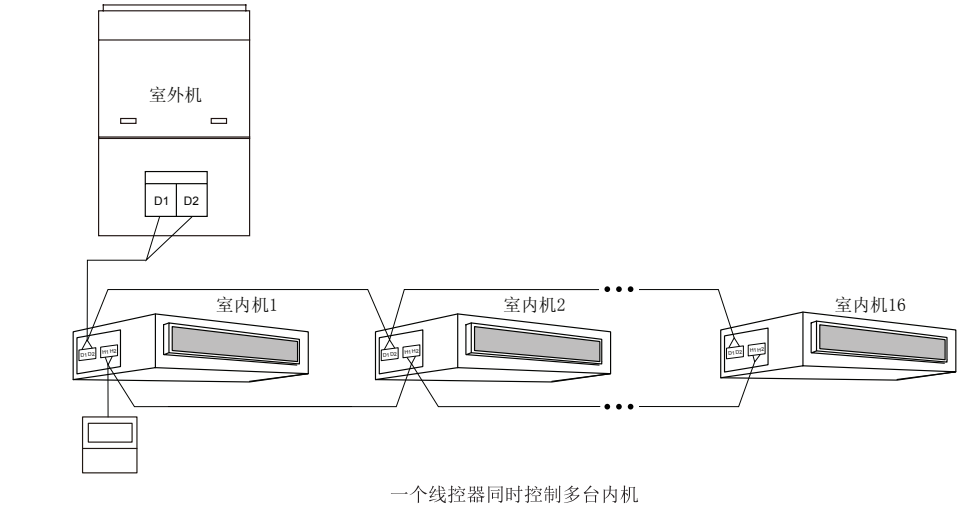

室內機與線控之間的連接方式有以下4種，分別如下圖所示

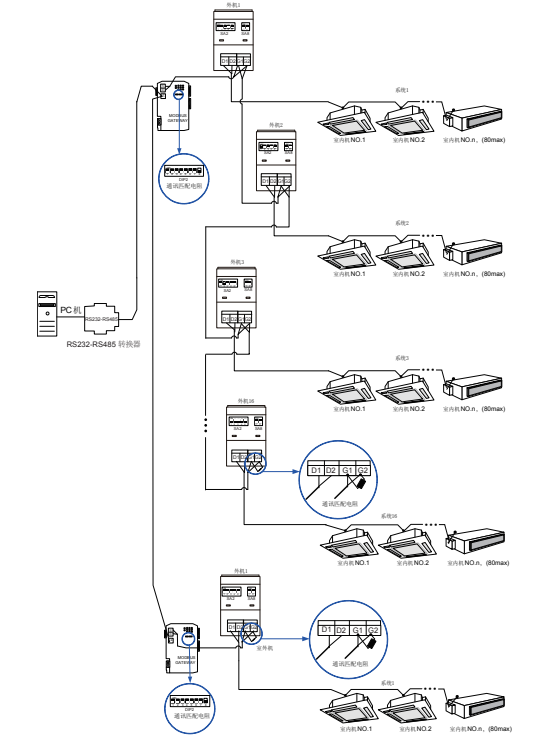

2.4 集中控制機組的通訊連接方式
各單機系統之間的主控機通訊接線板上的 G1 和 G2 端口連接（如下圖）。

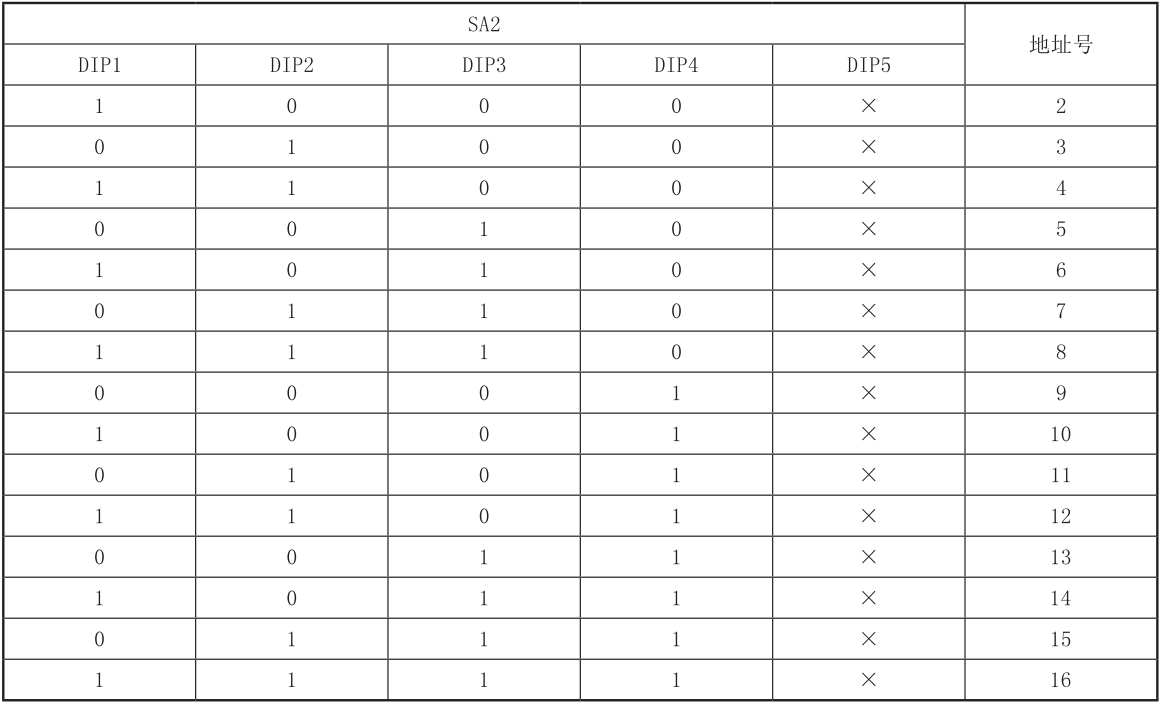

需要對多臺室內機集中控制時，各個多聯機系統之間的主控機需要設置集中控制地址撥碼SA2。各個系統主控機的SA2地址不能重復，且必須將其中一個主控機的地址設為”0000X“其余系統主控機按如下方法設置
1、撥碼撥到ON端表示為0
2、撥碼撥到與ON相反的一端表示為1
3、”X“表示無效
注意：
集中控制網絡的總線始端和末端均要連接匹配電阻
一個集中控制網絡中，多連接16個多聯機系統
一個集中控制網絡中，多連接255臺室內機
如果其中一個多聯機系統的主控機的集中控制地址撥碼（SA2_Addr-CC）設為“1 1 1 1 X”時，該系統為主模式系統，以主模
式系統的運行模式為準，其它系統下的內機不能設置與主模式系統沖突的模式。
例如：主模式系統設置為制冷模式時，其它系統下的內機不能設置制熱模式。
